DI-1000系列二極管反向恢復時間測試儀 DI-1000型二極管反向恢復時間測試儀
DI-1000型二極管反向恢復時間測試儀 一：主要特點 A：測量多種二極管 B：二極管反向電流峰值100A（定制） C：二極管正向電流30A（定制） D：測量精度5nS | E：二極管接反、短路開路保護 F：示波器圖形顯示 G：EMI/RFI屏蔽密封 H：同步觸發端 |

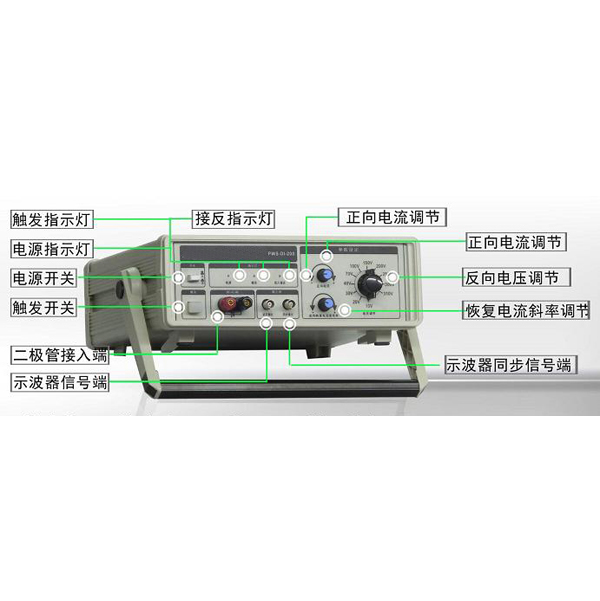

二：應用范圍 A：快恢復二極管 B：場效應管（Mosfet）內建二極管 C：IGBT基內建二極管 D：其他二極管 三：DI-1000外觀介紹 DI-1000二極管反向恢復時間測試儀面板介紹如圖1所示，包括電源開關、電源指示燈、觸發開關、觸發指示燈、接反指示燈、正向電流調節、反向電壓調節、恢復電流斜率調節、示波器信號端、示波器同步信號端。  圖1 DI-1000外觀介紹圖 四：DI-1000測試儀參數 類 型 | 數 值 | 單 位 | 備 注 | 反向恢復電流 | 100 | A | 峰值 | 反向電壓 | 50至1000 | V | 分檔 | 正向電流 | 30 | A | 峰值 | 按下頻率 | 0.5 | Hz | 手動按下 | 0 | Hz | 短路情況，無法測量 | 電源輸入 | 220 | VAC | 功耗小于10W |

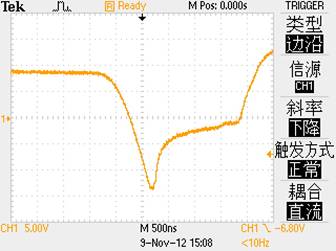

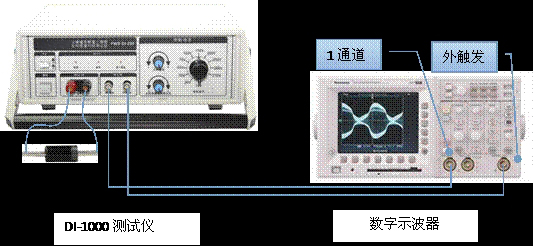

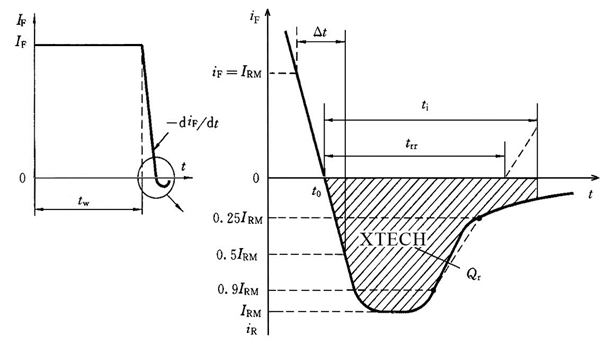

五：操作步驟 圖2為DI-1000和示波器之間的連接示意圖，DI-1000的兩個通道分別和示波器的第一通道和外觸發通道連接，然后把二極管接入DI-1000。  圖2 DI-1000測試儀器和示波器連接示意圖 5.1舉例測試1N4007二極管的反向恢復時間步驟 第一步：將1n4007二極管接入紅色和黑色夾子； 第二步：DI-1000在側面連接電源線，此時不要打開儀器電源，如果打開，請關閉電源。 第三步：調節電壓旋鈕選擇器件反向耐壓，將電壓設置到300V。在測試時，紅色夾子和黑色夾子同輸入交流電市電無隔離，請勿冒險將示波器探頭和夾子連接； 第四步：使用雙頭BNC連線（儀器自帶）將DI-1000和數字示波器連接，并且設置好數字示波器。（以泰克示波器為例）將DI-1000的示波器接入端和示波器1通道連接，且將1通道設置到×10檔；將DI-1000的示波器同步信號端和示波器的TRIG通道連接，且將示波器設為外觸發上升沿觸發，時間1格為2.5uS，幅度1格為5V，觸發方式選擇正常，上箭頭居中，示波器的設置如下圖所示。  圖3 示波器設置圖 第五步：正向電流調節旋鈕順時針調節到大，反向恢復電流變化率調節旋鈕順時針調節到頭；打開電源開關，按下觸發開關，進行測試，這個開關只需要按下瞬間即可觸發，不必長時間按下等待，按下后，觸發指示燈閃爍一次，二極管具有方向，方向如果接得不對，接入錯誤指示燈亮，此時更換二極管方向。 第六步：示波器讀數。將抓取到的測試波形進行展開為500nS一格，得到如右圖所示的波形。正向電流波形為8V，對應電流為8A，反向恢復電為13.5V，對應反向恢復電流為13.5A。  圖4二極管反向恢復時間分析  圖5 矩形波法測試反向恢復時間波形讀數參考波形 第七步：分析反向恢復時間，Trr和Trf，上圖對應時間分別為：320nS和1.8uS。 5.2舉例測試IRF840二極管的反向恢復時間步驟 首先需要將柵極G和源極S短路連接，然后測試漏極D和源極S內部的內建二極管，測試方法參見5.1。 六：測量國產某個廠家的FR607二極管

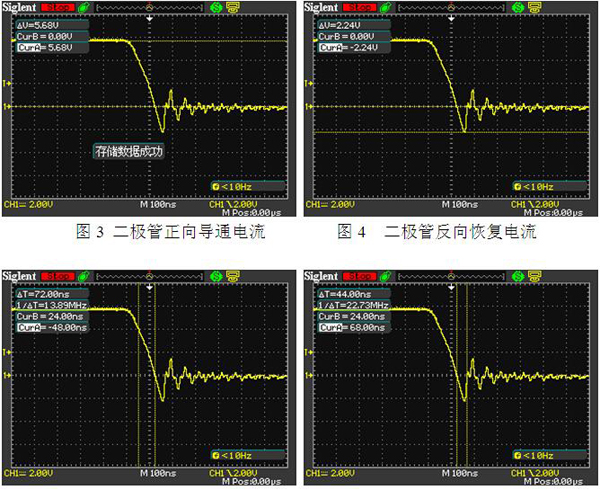

圖5二極管反向恢復電流斜率 圖6 二極管反向恢復時間 綜上可以看出 實 測 數 據 | （Diode Incorporated）器件標稱參數 | 測試反向電壓：300V 二極管正向?qū)娏鳎?/span>5.68*2=11.36A 二極管反向恢復電流：2.24*2=4.48A 反向恢復電流斜率：8A/72nS=55A/uS 二極管反向恢復時間：44nS | 反向電壓：400V 二極管正向?qū)娏鳎?/span>0.5A 二極管反向恢復時間：150nS |
二極管實測的性能優于器件標稱參數，性能不錯！ 七：測量國產某個廠家的FR307二極管

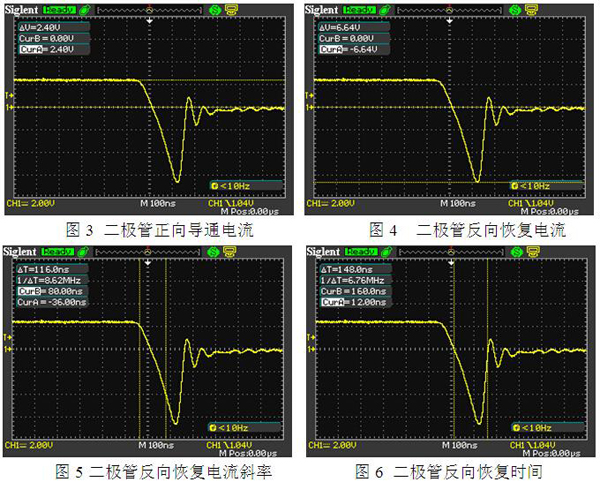

綜上可以看出 實 測 數 據 | （M C C）公司器件標稱參數 | 測試反向電壓：300V二極管正向?qū)娏鳎?/span>2.4*2=4.8A 二極管反向恢復電流：6.64*2=13.28A 二極管反向恢復電流斜率：6A/116nS=51.7A/uS 二極管反向恢復時間：148nS | 反向電壓：400V 二極管正向?qū)娏鳎?/span>0.5A 二極管反向恢復電流：1A 二極管反向恢復時間：500nS |
二極管的IR高于標稱參數，在高頻電路中，很可能發熱嚴重。
|
