DI-1ns系列超高速二極管反向恢復時間測試儀

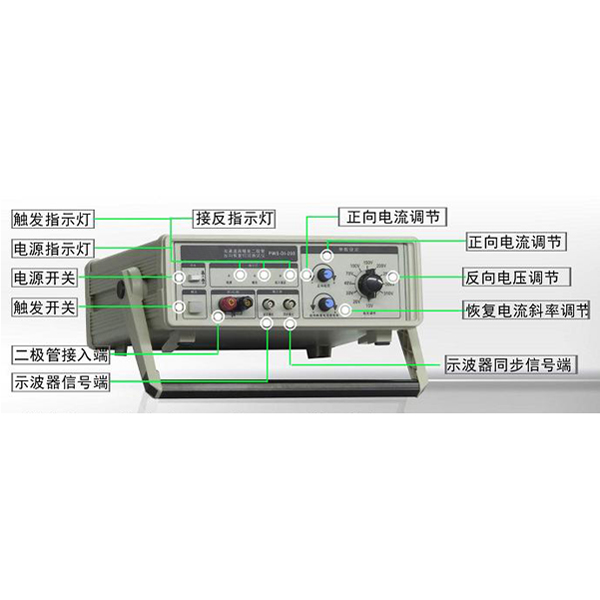

DI-1ns超高速二極管反向恢復時間測試儀

一：主要特點

二：應用范圍

A：超高速二極管

B：肖特基二極管

C：射頻二極管

三：指標參數

 四：操作步驟

  DI-1nS型儀器為專業性很強的測試儀器，而且需要配合數字示波器測試才能完成，因此，我們強烈建議使用者以1n4148二極管測試入手，主要目的是為了驗證DI-1nS是否在運輸途中出現故障，驗證示波器抓取波形是否正常，以及使用者對儀器的初步熟悉。

4.1 舉例測試1n4148二極管的反向恢復時間步驟

第一步：將1n4148二極管接入紅色和黑色夾子；

第二步：DI-1nS在側面連接電源線，此時不要打開儀器電源，如果打開，請關閉電源；

第三步：調節電壓旋鈕選擇器件反向耐壓，將電壓設置到60V；

第四步：使用雙頭BNC連線（儀器自帶，此線特殊不能更換）將DI-1nS和數字示波器連接，并且設置好數字示波器。（以泰克示波器為例）示波器接入1通道，且將1通道設置到×20檔，設置為1通道下降邊沿觸發，時間1格為5nS，幅度1格為5V，觸發方式選擇正常，上面的箭頭居中，示波器的設置如下圖所示。此時1mA對應示波器顯示為1V。

第五步：正向電流調節旋鈕順時針調節到大，反向恢復電流變化率調節旋鈕順時針調節到頭；打開電源開關，進行測試，二極管具有方向，方向如果接得不對，測試指示燈不亮，此時更換二極管方向。

第六步：示波器讀數。將抓取到的測試波形進行分析，得到如下圖所示的波形。正向電流波形為4V，對應電流為4mA，反向恢復電流為20V，對應反向恢復電流為20mA。

第七步：分析反向恢復時間，Trr和Trf，上圖對應的時間分別為：2.2nS和4.2nS。
